一文看懂一体成型贴片电感感值怎么测量gujing

编辑:谷景电子

你知道贴片电感的选择主要考虑哪些方面的参数信息吗？我们将答案直接在这里公布，主要包括：封装尺寸、电流、电感、阻抗等。当然，磁芯的种类也很重要，但是这篇文章我们不会讲贴片电感的原材料，而是讲最近咨询最多的感值。

每次出货前，我们都要对产品进行随机测试，感值是必须测试的内容。因为一旦贴片电感的感值不符合标准，就意味着贴片电感的质量有问题，将直接影响客户的产品使用效果。所以感值是一个必须检测的项目，不管是什么类型的电感，都需要检测感值！你知道如何正确测量贴片电感的感值吗？

关于如何测量贴片的电感感值，我们在早期其实有分享过。这一次，我们将以图文并茂的形式给大家详细的讲解，希望可以给大家提供帮助！测量贴片的电感感值需要专业的仪器设备。仪器设备将不在这里介绍。大家只需要了解测试的一般步骤即可。

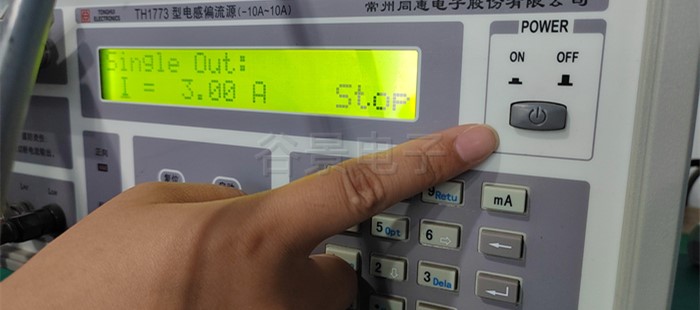

1、打开测试仪器的电源开关，仪器的电源开关一般是有明确标识的，容易辨认；

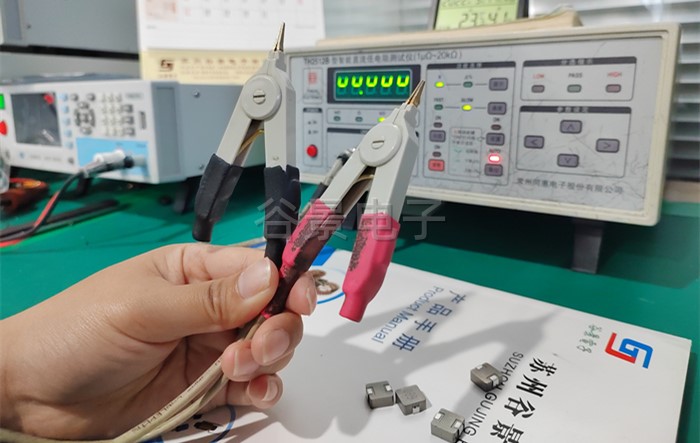

2、这里需要使用到如下图中的夹具，夹具分为两种颜色的，测量的时候没有顺序要求；

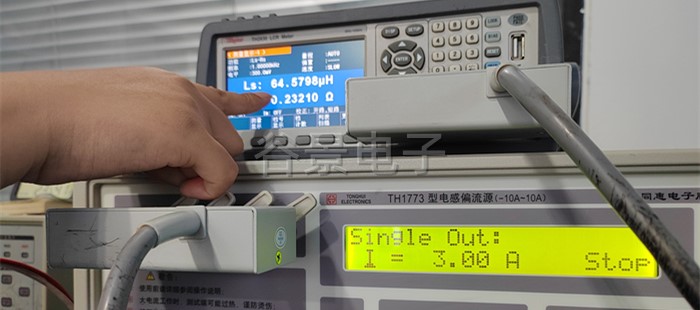

3、将两个夹具分别接触到贴片电感的焊盘上，这个时候在测试仪器上会显示一组感值的初始数值；

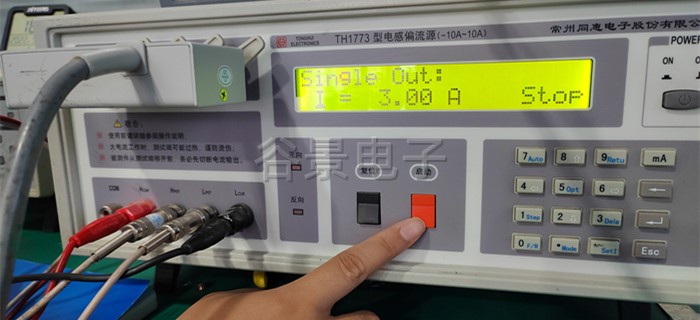

4、按测试仪器上的红色启动按钮，开始加载电流，此时能看到感值随着电流的变化在变化，这个时候要做好相应的数据记录；

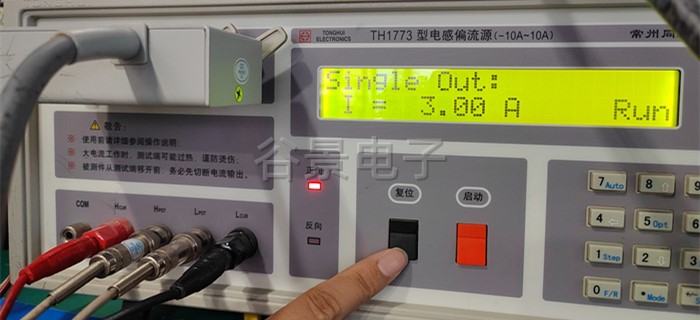

5、点击测试仪器上的灰色复位按钮，各项数值恢复到初始状态；

6、重复第四步和第五步，进行多次测量，这测量的时候一定要做好数据记录，一遍计算贴片电感感值是否符合要求。

以上步骤是测量贴片电感感值的方法，可能不是很详细，但是对于大部分人来说已经足够了！如果你想了解更多贴片电感内容，记得给我们留言！
