区分识别共模电感和差模电感最最简单的方法
2022-09-30 19:01:56
4156
共模电感和差模电感都是电路中常用的滤波电感。两者经常以环形电感线圈的方式存在，外观上有很多相似点。今天谷景电子小编来告知一个识别共模电感和差模电感最简单的方法。

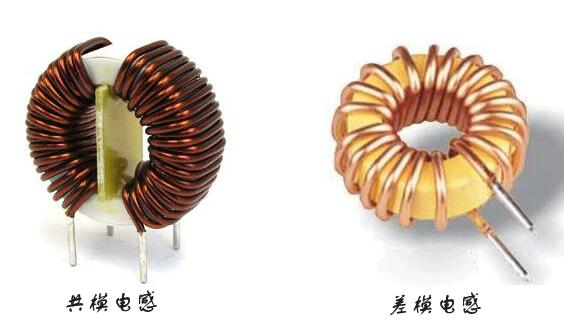

共模电感与差模电感最明显的区别：共模电感有4个引脚，差模电感2个引脚。可看下图：
根据以上方法可非?？斓谋姹鸸材５绺幸约?a title="差模电感" href="http://www.3027.net.cn" target="_self">差模电感，凭借引脚的数量即可轻松判定环形电感线圈是共模电感还是差模电感。
使用该方法进行观察是需要注意一下细节：
1.共模电感是两个绕组，同进同出的，同名端一般位于磁环同侧
2.共模电感绕组匝数相同，如果分布不对称的话则不是共模电感。
3.如果接线错误会导致共模电感实效。
