共模电感生产厂商揭秘共模电感电感量选择
编辑：谷景电子
感量是共模电感的重要电性能之一，也是我们在做共模电感选型时要考量的因素之一。很多人不知道如何正确选择共模电感的电感量，本篇我们就来简单探讨一下这个问题。

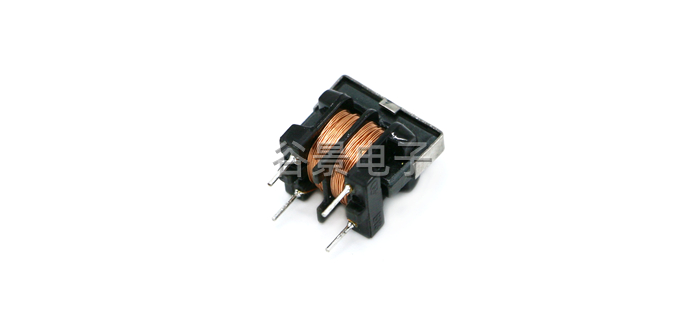

众所周知，共模电感也通常被大家称为共模扼流线圈。它在封闭磁环电感上绕组方向相反，匝数相同。理想的共模扼流线圈阻碍了L与N之间的共模干扰，对L与N之间的差模电感没有电感抑制作用。但如果电感线圈绕组不完全对称，会导致差模漏电感，电源电流在两个绕组中流动时方向相反，则磁通量被抵消，为低阻抗。电源电流在两个绕组中流动时方向相同，然后磁通量相加，以降低共模噪声。
共模电感是移动电源、开关电源等设施的重要组成部分。工作原理:当电流流经两个绕组方向相反的电圈时，产生两个相互抵消的磁场h1和h2。此时，工作电流主要受到电感线圈欧姆电阻和小漏电感的阻尼，可以省略不计的工作频率。如果干扰信号流经线圈，线圈阻抗高，阻尼效果强，达到削弱干扰信号的效果。
当你在选择共模滤波电感时，需要考虑滤波的频段曲线。共模阻抗越大越好，要特别注意差模阻抗对信号和高速端口的影响。当额定电压较大时，共模电感的直径也应增大，以承受更多的电流。此外，如果你想要低频衰减的特性，你可以保持适度的电感增加。
