工字电感厂家科普插件工字功率电感如何识别质量优劣 gujing

编辑：谷景电子

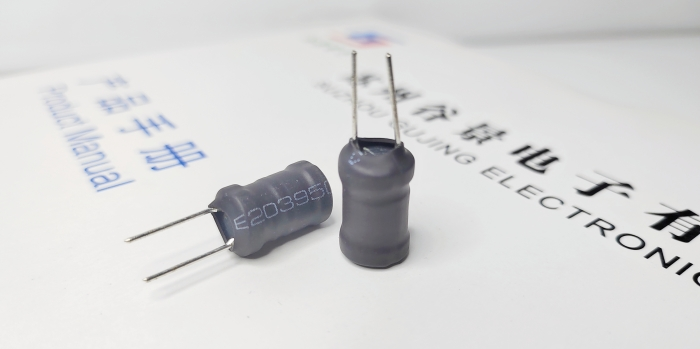

插件工字功率电感是一种应用特别广泛的电感类型，在各类电子产品中都有着非常重要的应用。我们在挑选工字电感的时候，到底应该关注哪些？以及如何测量工字电感，判断工字电感的质量好坏？接下来就让谷景来告诉你！

一、测量尺寸

测量电感直径A和高度B，脚长D，C,针角直径、脚距F等尺寸，尺寸是应该符合图纸要求的，测量仪器为千分尺。

二、测量特性

检测工具分别有数字电桥、电阻测量仪、电流偏置源、电感和电阻测量、电流饱和能力。

三、测试方法：

1、电感测量:将数字电桥调整到对应的次数和电平，归零，将检测夹分别夹两个引角。测量的电感尺寸越靠近中心值，电感就会越稳定，质量就会越大。如果是三脚四脚工字电感，需要看图纸，对应脚位，同样检测感量。工字电感单元一般为uh和mh。

2、饱和电流检测：将连接到电流偏置源的数字电桥的两个检测夹夹住工字电感的两个引角，读取电感大小L0，在电流偏置源仪器上安装叠加电流大小和添加电流时间，启动叠加电流，读取数字电桥上的电感大小L1。L1/L0*100%对应于80%的饱和状态。此时，相应的电流大小为饱和电流小。饱和电流越大，工字电感的质量越好。在使用过程中，工字电感长期工作，温升越低，散发的热量越少，工字电感的安全系数越高。

3、电阻试验：电阻试验一般在室温25℃下进行。试验仪器为直流电阻试验仪。方法是用试验夹，夹住工字电感的两个引角，以获得电阻大小。工字电感的电阻单元一般为Ω，mΩ。电阻越低，电流通过，工字电感加热消耗越低。质量越好。

四、看外观

看工字电感套管有没有收缩平整和对插座有没有影响，针角锡饱满度，质量好的工字电感套管包装合适，不会损坏铜线泄漏，磁芯位置不包裹，磁芯表面无粘锡，清洁度好，外观干净。

对插件工字功率电感的质量判断基本上就可以参考上述这几个方面，想要了解过更多关于插件工字功率电感的内容，欢迎留言哦！
