谷景定制高要求nH级空心线圈面临的难点
2019-12-27 14:24:04
649

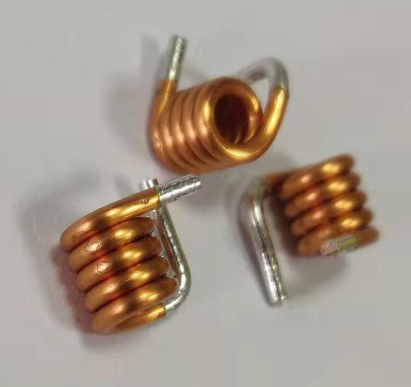

苏州谷景电子接到一位需要定制空心线圈电感的客户，客户对电感线圈定出如下要求：
1.感值要求一款为242.98nH，另外一款为531.62nH
2.电流≥5A
3.高Q值
4.使用1.2的线径的漆包线绕制
5.可使用20的骨架绕制，绕制成功后去下骨架，高度并不明确。
面对客户的需求，谷景发现想要生产这两款电感线圈并不简单，必须要解决以下4种问题：
1.较小的电感量：客户对两款线圈电感有着明确的电感量要求，且需要的两款电感感量偏小，较为特殊。
2.高Q值：Q值反应了电感品质的好坏，Q值越高，生产难度越大。
3.粗线径：常规线圈电感都是使用线径小于1的线绕制，而客户需要1.2线径绕制成的空心电感存在两点困难：
①.绕制困难，电感厂家使用较粗的线径在绕制线圈电感，绕制过程中电感不易成型。
②.电感量难控制，电感厂家已知晓客户需要的电感量，想使用较粗的线径绕制出正好符合客户需求的电感量较为困难。
4.电感尺寸的不确定性：
客户表示可使用尺寸为20的骨架绕制线圈电感，绕制成功后，取出骨架。通过这点，谷景可以大致推算出线圈电感的直径，但是对于线圈电感的高度，并不明确。
苏州谷景电子有限公司，专注于设计、研发、销售高品质功率绕线电感，高频电感，铁氧体电感以及相关安规器件电感，并提供完善的技术服务与专业的解决方案。
编：Bouquet
