GCDH贴片电感：尺寸：3.0*3.0*0.9-8.3*8.6*6.0；感量：1uH-1000uH；精度：M级（±20%）、N级（±30%）；电流量：0.05A-6A；特点：小体积，高储能；适用于：电视、智能家居、LED照明等。详情咨询：0512-65368862。CDH电感,CDH贴片电感,CDH屏蔽电感,CDH电感定制,苏州CDH贴片电感,上海CDH贴片电感,南京CDH贴片电感,无锡CDH贴片电感,浙江CDH贴片电感,杭州CDH贴片电感,宁波CDH贴片电感,常州CDH贴片电感

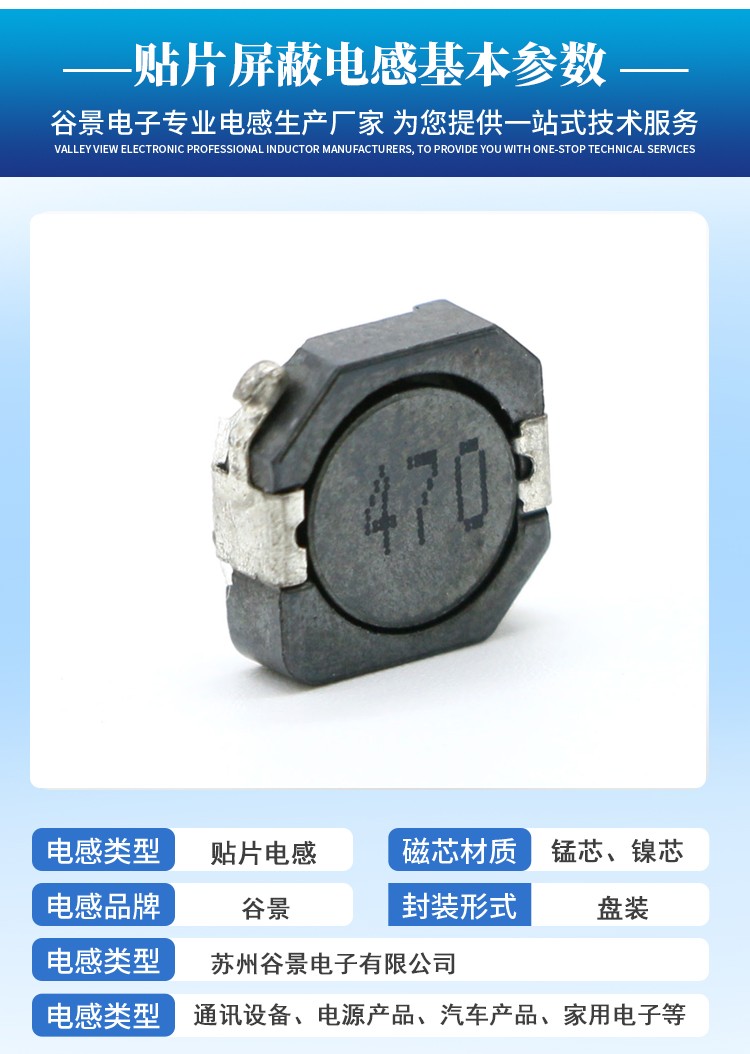

一、贴片屏蔽电感GCDH产品特征：
1.耐大电流，低直流电阻 2.具有小型化，高品质，高能量储存和低电阻之特性
3.磁性屏蔽结构,适用于回流焊SMT工艺,无铅产品，符合RoHS指令。
贴片屏蔽电感用途：
二、贴片屏蔽电感GCDH应用领域：电视，智能家居，LED照明，汽车产品，无线?？叵低骋约暗脱构┑缒？榈绕渌缱右瞧魃璞?。

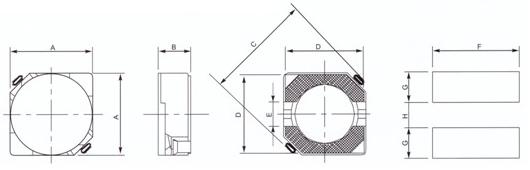

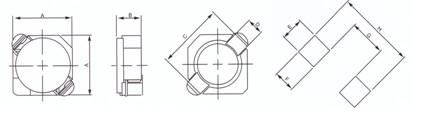

三、贴片功率电感GCDH封装尺寸（UNIT:mm）
2D09/2D11/2D14/2D18/3D12
四、贴片功率电感GCDH封装尺寸列表
TYPE | A（max） | B（max） | C（max） | D | E | F | G | H | |
GCDH2D09 | 3.2 | 1.15 | 3.30 | 1.10 | 1.30 | 1.30 | 1.70 | 4.30 | |
GCDH2D11 | 3.20 | 1.20 | 3.30 | 1.10 | 1.30 | 1.30 | 1.70 | 4.30 | |
GCDH2D14 | 3.20 | 2.00 | 3.30 | 1.00 | 1.30 | 1.30 | 1.70 | 4.30 | |
GCDH2D18 | 3.20 | 2.00 | 3.30 | 1.00 | 1.30 | 1.30 | 1.70 | 4.30 | |
GCDH3D12 | 4.00 | 1.4 | 4.4 | 1.1 | 1.5 | 1.4 | 2.4 | 5.2 | |
3D16/3D28/4D18/4D28/5D18/5D28/5D48/6D28/6D38
TYPE | A（max） | B（max） | C（max） | D | E | F | G | H |
GCDH3D16 | 4.00 | 1.80 | 5.90 | 3.50 | 1.30 | 4.30 | 1.65 | 1.30 |
GCDH3D28 | 4.00 | 3.00 | 5.90 | 3.50 | 1.30 | 4.30 | 1.65 | 1.30 |
GCDH4D18 | 5.00 | 2.00 | 6.90 | 4.50 | 1.50 | 5.30 | 1.90 | 1.50 |
GCDH4D28 | 5.00 | 3.00 | 6.90 | 4.50 | 1.50 | 5.30 | 1.90 | 1.50 |
GCDH5D18 | 6.00 | 2.00 | 8.20 | 5.50 | 2.00 | 6.30 | 2.10 | 2.00 |
GCDH5D28 | 6.00 | 3.00 | 8.20 | 5.50 | 2.00 | 6.30 | 2.15 | 2.00 |
GCDH5D48 | 6.00 | 5.00 | 8.20 | 5.50 | 2.00 | 6.30 | 2.15 | 2.00 |
GCDH6D28 | 7.00 | 3.00 | 9.50 | 6.50 | 2.00 | 7.30 | 2.65 | 2.00 |
GCDH6D38 | 7.00 | 4.00 | 9.50 | 6.50 | 2.00 | 7.30 | 2.65 | 2.00 |
8D28/8D38/8D43/8D58
TYPE | A（max） | B（max） | C（max） | D | E | F | G | H | I | |
GCDH8D28 | 8.30 | 3.00 | 5.90 | 1.20 | 2.50 | 6.10 | 10.10 | 2.00 | 2.80 | |
GCDH8D38 | 8.30 | 4.00 | 5.90 | 1.20 | 2.50 | 6.10 | 10.10 | 2.00 | 2.80 | |
GCDH8D43 | 8.30 | 4.50 | 5.90 | 1.20 | 2.50 | 6.10 | 10.10 | 2.00 | 2.80 | |
GCDH8D58 | 8.30 | 6.00 | 5.90 | 1.20 | 2.50 | 6.10 | 10.10 | 2.00 | 2.80 | |
五、贴片屏蔽电感GCDH规格书下载：

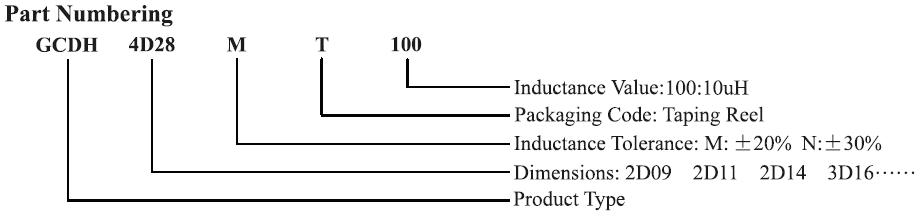

六、贴片功率电感编码系统 ：
苏州谷景电子有限公司，一家从事贴片电感，色环电感，工字电感，磁环电感，线圈电感，贴片磁珠，定制电感服务的电感厂家，电感生产商，详情请咨询0512-89162980
